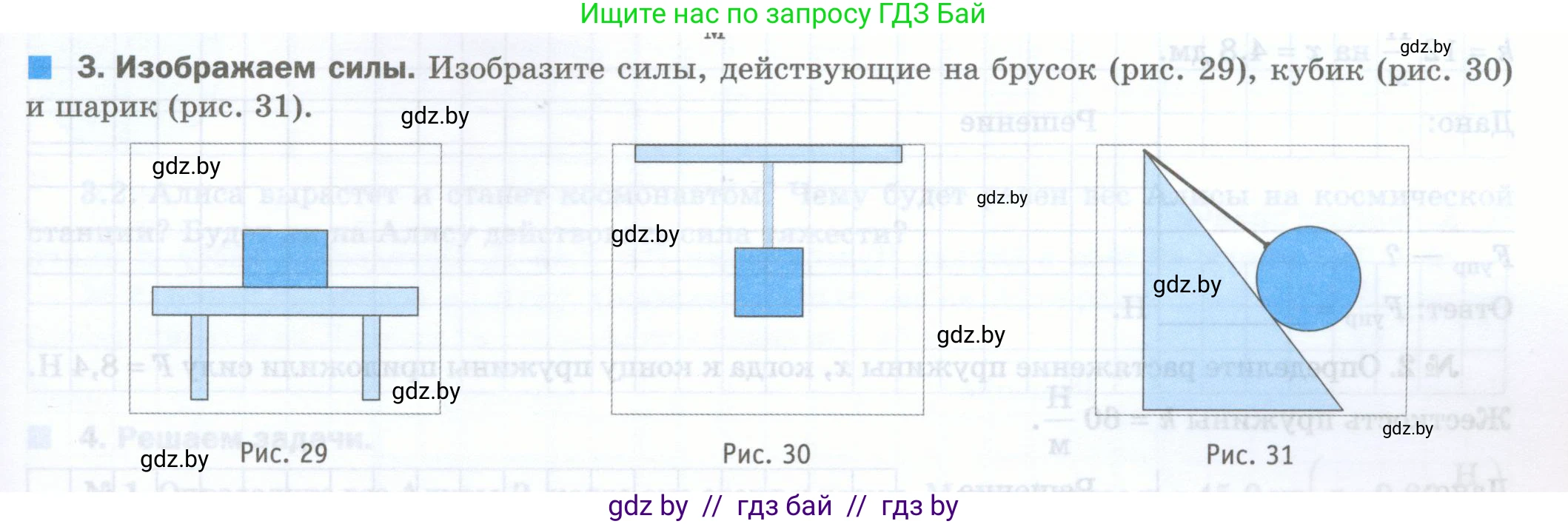

3. Изображаем силы. Изобразите силы, действующие на брусок (рис. 29), кубик (рис. 30) и шарик (рис. 31).

Рис. 29

Рис. 30

Рис. 31

брусок (рис. 29)

На брусок, который покоится на горизонтальной поверхности стола, действуют две силы. Первая — это сила тяжести $\vec{F}_{тяж}$, которая направлена вертикально вниз и приложена к центру масс бруска. Она обусловлена притяжением бруска к Земле. Вторая сила — это сила нормальной реакции опоры $\vec{N}$, которая направлена вертикально вверх, перпендикулярно поверхности стола. Эта сила возникает со стороны стола и препятствует падению бруска. Поскольку брусок находится в равновесии, векторная сумма этих сил равна нулю, а их модули равны: $F_{тяж} = N$.

Ответ: На брусок действуют две силы: сила тяжести, направленная вертикально вниз, и сила нормальной реакции опоры, направленная вертикально вверх.

кубик (рис. 30)

На кубик, подвешенный на нити, действуют две силы. Сила тяжести $\vec{F}_{тяж}$ направлена вертикально вниз от центра масс кубика. Сила натяжения нити $\vec{T}$ направлена вертикально вверх вдоль нити. Кубик находится в состоянии покоя, следовательно, силы, действующие на него, уравновешивают друг друга. Это означает, что их векторная сумма равна нулю, а по модулю они равны: $T = F_{тяж}$.

Ответ: На кубик действуют две силы: сила тяжести, направленная вертикально вниз, и сила натяжения нити, направленная вертикально вверх.

шарик (рис. 31)

На шарик, который удерживается нитью и опирается на наклонную плоскость, действуют три силы. Во-первых, это сила тяжести $\vec{F}_{тяж}$, направленная вертикально вниз из центра шарика. Во-вторых, это сила натяжения нити $\vec{T}$, направленная вдоль нити (вверх и влево). В-третьих, это сила нормальной реакции опоры $\vec{N}$, действующая со стороны наклонной плоскости. Эта сила направлена перпендикулярно поверхности плоскости в точке касания (вверх и вправо). Так как шарик находится в равновесии, геометрическая (векторная) сумма этих трех сил равна нулю: $\vec{F}_{тяж} + \vec{T} + \vec{N} = \vec{0}$.

Ответ: На шарик действуют три силы: сила тяжести (вертикально вниз), сила натяжения нити (вдоль нити) и сила нормальной реакции опоры (перпендикулярно наклонной плоскости).
