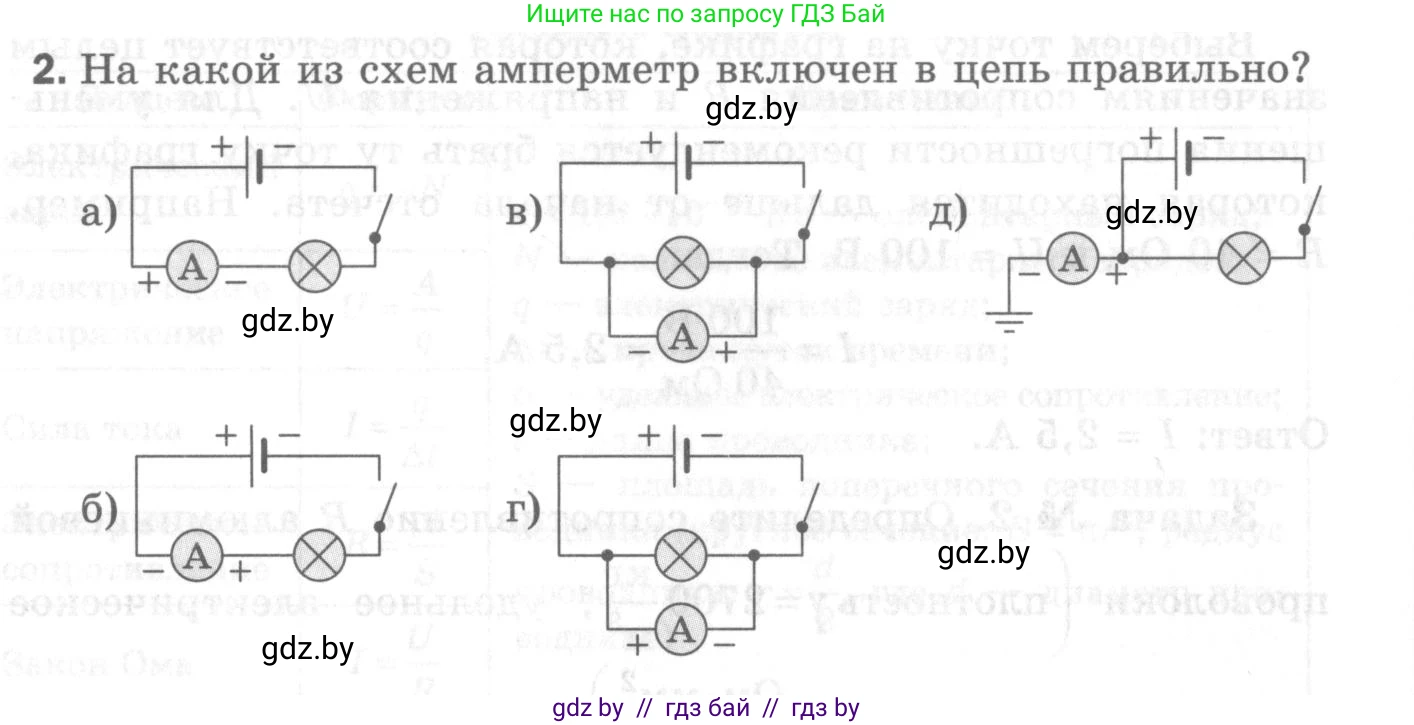

2. На какой из схем амперметр включен в цепь правильно?

Для правильного включения амперметра в электрическую цепь необходимо соблюдать два основных правила:
1. Амперметр включается в цепь последовательно с тем участком цепи, силу тока в котором необходимо измерить. Это связано с тем, что амперметр имеет очень малое внутреннее сопротивление.
2. Необходимо соблюдать полярность: клемма амперметра со знаком «+» должна быть соединена с проводом, идущим от положительного полюса источника тока, а клемма со знаком «–» — с проводом, идущим от отрицательного полюса. То есть, ток должен входить в амперметр через клемму «+» и выходить через клемму «–».

Проанализируем каждую из предложенных схем:

а) Амперметр включен последовательно с лампой. Ток от положительного полюса источника поступает на клемму «+» амперметра, а с клеммы «–» уходит далее по цепи. Оба правила соблюдены. Эта схема является верной.

б) Амперметр включен последовательно, но полярность нарушена. Ток от положительного полюса источника поступает на клемму «–» амперметра. Эта схема неверна.

в) Амперметр включен параллельно лампе. Это грубое нарушение правила, так как это приведет к короткому замыканию (почти весь ток пойдет через амперметр, минуя лампу). Кроме того, нарушена полярность. Эта схема неверна.

г) Амперметр включен параллельно лампе, что является ошибкой. Несмотря на то что полярность в этой ветви соблюдена, сам способ включения (параллельный) неверен. Эта схема неверна.

д) Амперметр включен последовательно, и полярность соблюдена. Однако схема содержит заземление и не является стандартной замкнутой цепью. Хотя правила подключения самого прибора выполнены, по сравнению со схемой «а», которая представляет собой классически правильную замкнутую цепь, эта схема некорректна в общем представлении.

Таким образом, единственная схема, на которой амперметр включен в цепь полностью правильно, — это схема под буквой «а».

Ответ: а).
