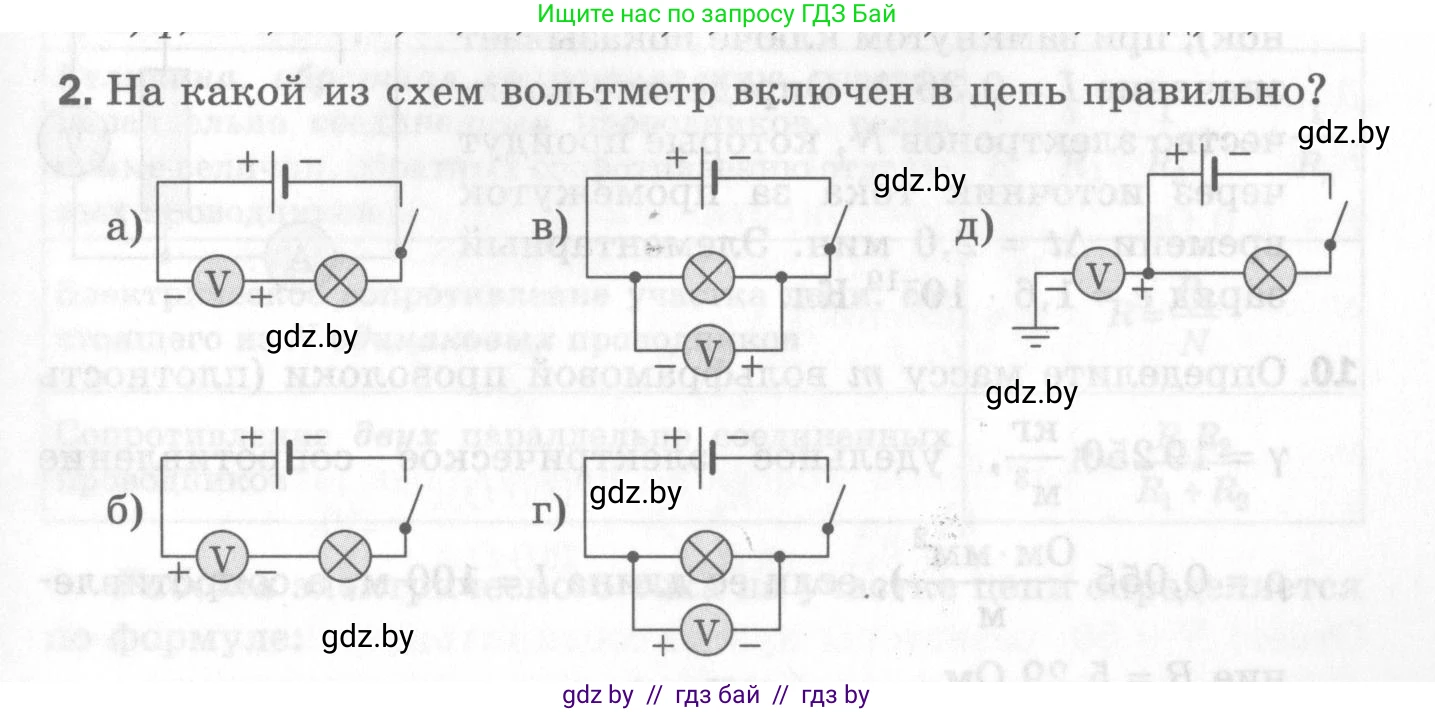

2. На какой из схем вольтметр включен в цепь правильно?

Решение

Для правильного подключения вольтметра в электрическую цепь с целью измерения напряжения на каком-либо её элементе (в данном случае, на лампочке) необходимо соблюдать два основных правила:

1. Вольтметр подключается параллельно тому участку цепи, на котором измеряется напряжение. Это означает, что клеммы вольтметра должны быть присоединены к точкам цепи, между которыми измеряется разность потенциалов.

2. Необходимо соблюдать полярность. Положительная клемма вольтметра (обозначенная знаком «+») должна быть подключена к точке цепи с более высоким электрическим потенциалом (то есть, ближе к положительному полюсу источника тока), а отрицательная клемма (знак «–») – к точке с более низким потенциалом (ближе к отрицательному полюсу источника).

Проанализируем каждую из представленных схем:

а) Вольтметр включен в цепь последовательно с лампой. Такое подключение является неверным, так как вольтметр обладает очень большим внутренним сопротивлением и при последовательном включении практически полностью прервет ток в цепи. Кроме того, нарушена полярность.

б) Вольтметр также включен последовательно с лампой, что является ошибкой, несмотря на правильную полярность.

в) Вольтметр подключен параллельно лампе, что соответствует первому правилу. Однако полярность подключения нарушена: положительная клемма вольтметра соединена с точкой цепи после лампы (более низкий потенциал), а отрицательная — с точкой до лампы (более высокий потенциал).

г) Вольтметр подключен параллельно лампе, и полярность соблюдена. Положительная клемма вольтметра подключена к точке с более высоким потенциалом (до лампы), а отрицательная — к точке с более низким потенциалом (после лампы). Это полностью правильное подключение.

д) Схема подключения некорректна. Вольтметр включен последовательно, и одна из его клемм подсоединена к заземлению, а не к другой точке измеряемого участка. Такое подключение не позволит измерить напряжение на лампе.

Исходя из анализа, единственно верной является схема г).

Ответ: г).
