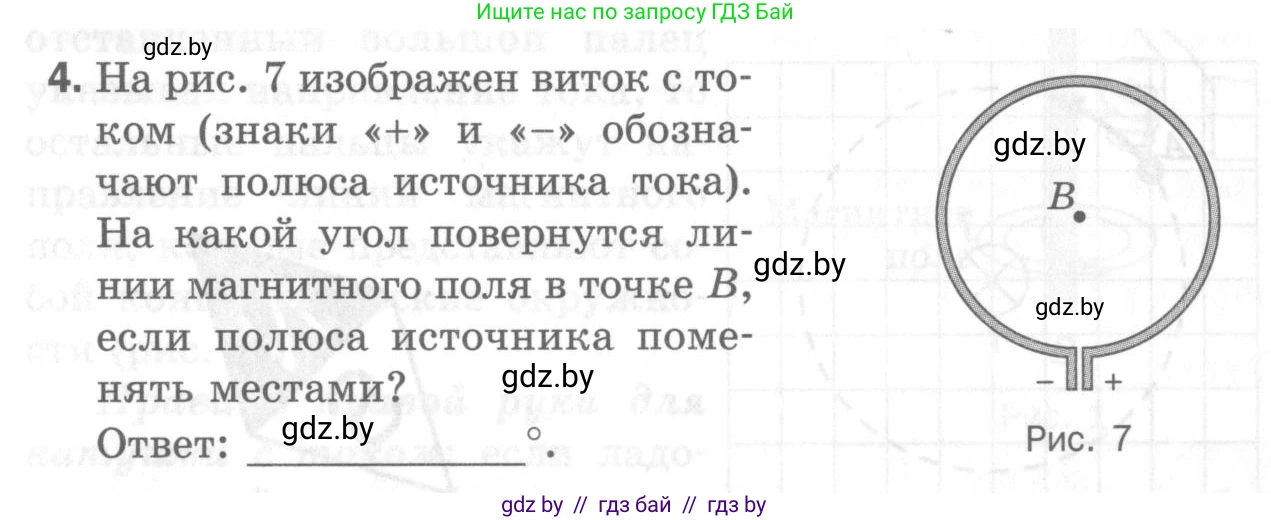

4. На рис. 7 изображен виток с током (знаки «+» и «–» обозначают полюса источника тока). На какой угол повернутся линии магнитного поля в точке $\text{B}$, если полюса источника поменять местами?

Ответ: ________ $^\circ$.

Рис. 7

Решение

Направление линий магнитного поля, создаваемого круговым током, определяется по правилу правой руки (или правилу буравчика).

1. В начальном состоянии, показанном на рисунке, ток течет от положительного полюса («+») к отрицательному («–»), то есть против часовой стрелки. Если применить правило правой руки (обхватить виток так, чтобы четыре пальца указывали направление тока), то большой палец укажет направление вектора магнитной индукции $ \vec{B} $ в центре витка. В данном случае вектор $ \vec{B} $ будет направлен перпендикулярно плоскости рисунка на наблюдателя.

2. При смене полюсов источника тока направление тока в витке изменится на противоположное, то есть ток потечет по часовой стрелке. Снова применяя правило правой руки, мы обнаружим, что теперь большой палец указывает в противоположную сторону. Новый вектор магнитной индукции $ \vec{B'} $ будет направлен перпендикулярно плоскости рисунка от наблюдателя.

3. Таким образом, вектор магнитной индукции изменил свое направление на прямо противоположное. Угол между двумя противоположно направленными векторами равен $ 180^\circ $.

Ответ: 180°.
