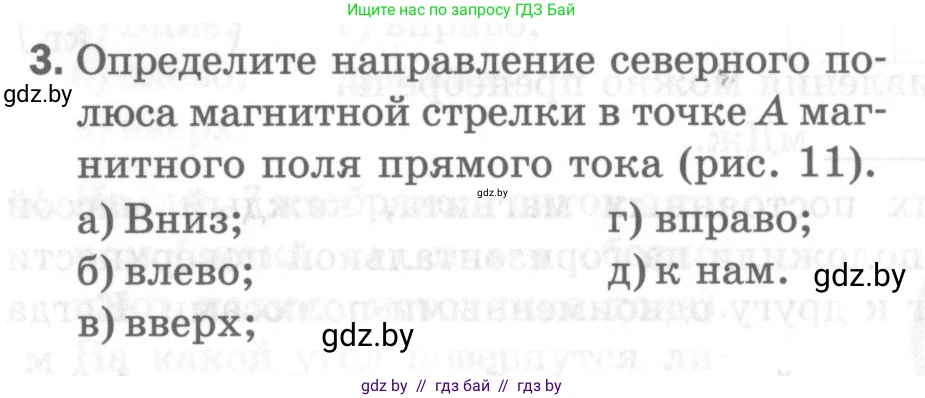

3. Определите направление северного полюса магнитной стрелки в точке А магнитного поля прямого тока (рис. 11).

а) Вниз;

б) влево;

в) вверх;

г) вправо;

д) к нам.

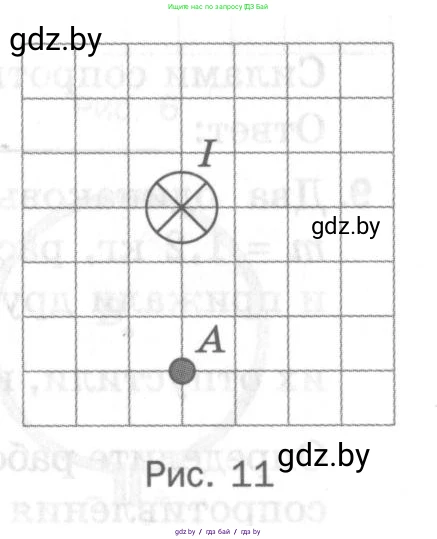

Рис. 11

Решение

На рисунке 11 изображен вид сверху на прямой проводник, по которому течет электрический ток $\text{I}$. Условное обозначение в виде круга с крестом (⊗) означает, что ток направлен перпендикулярно плоскости рисунка, от нас (вглубь страницы).

Вокруг любого проводника с током существует магнитное поле. Направление линий индукции этого поля можно определить с помощью правила правой руки (или правила буравчика).

Правило правой руки для прямого тока гласит: если расположить большой палец правой руки по направлению тока, то четыре согнутых пальца, обхватывающие проводник, укажут направление линий магнитной индукции.

Применим это правило к нашей задаче. Направим большой палец правой руки от себя, в плоскость рисунка. Согнутые пальцы укажут, что линии магнитной индукции направлены по часовой стрелке и представляют собой концентрические окружности с центром в точке прохождения тока.

Точка А расположена непосредственно под проводником. В этой точке вектор магнитной индукции $ \vec{B} $ будет направлен по касательной к окружности, то есть горизонтально влево.

По определению, северный полюс магнитной стрелки, помещенной в магнитное поле, ориентируется по направлению вектора магнитной индукции $ \vec{B} $. Таким образом, в точке А северный полюс магнитной стрелки будет направлен влево.

Ответ: б) влево;
