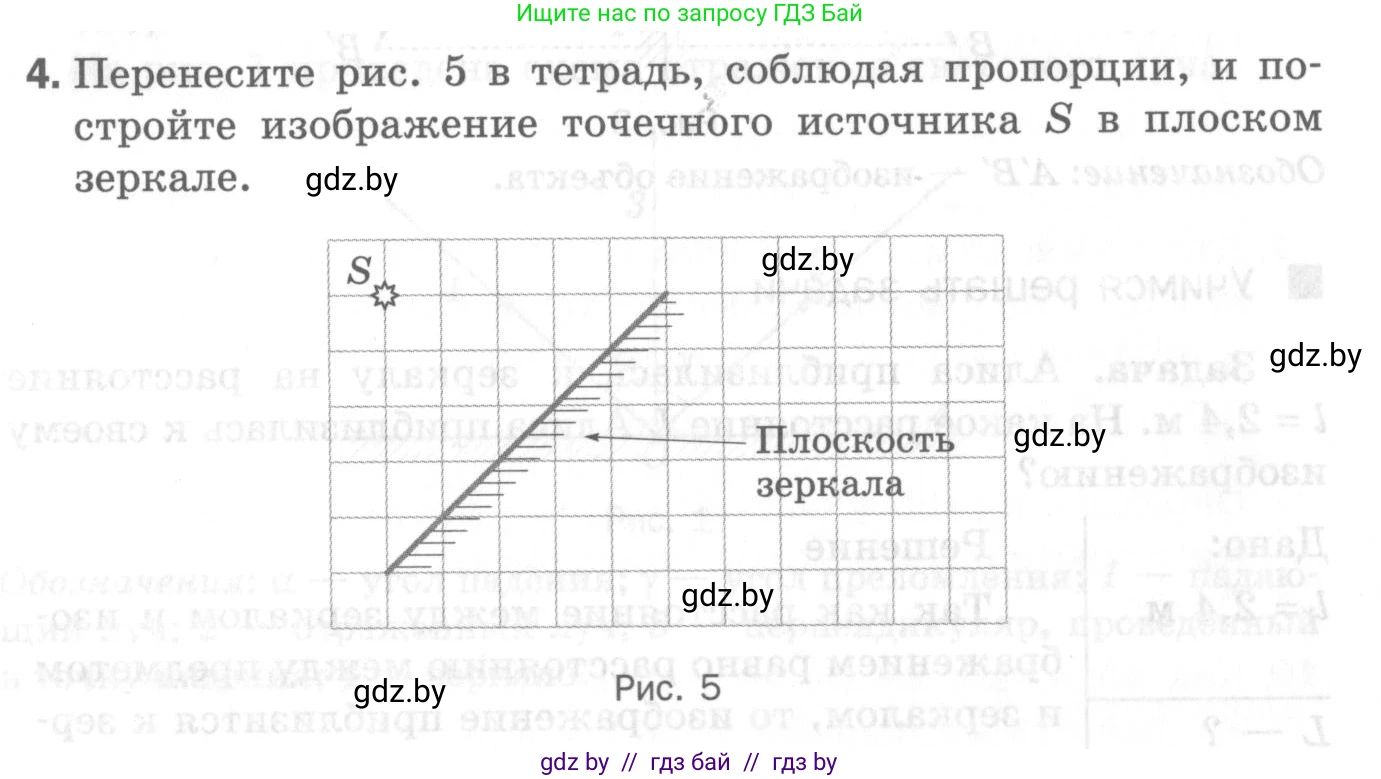

4. Перенесите рис. 5 в тетрадь, соблюдая пропорции, и постройте изображение точечного источника $S_{\star}$ в плоском зеркале.

Рис. 5

Решение

Изображение точечного источника света в плоском зеркале является мнимым и находится за зеркалом на таком же расстоянии, на каком предмет находится перед зеркалом. Линия, соединяющая источник и его изображение, перпендикулярна плоскости зеркала.

Для построения изображения $S'$ источника $\text{S}$ необходимо выполнить следующие шаги:

1. Из точки $\text{S}$ провести прямую, перпендикулярную плоскости зеркала, до пересечения с ней. Обозначим точку пересечения как $\text{O}$.
2. Продолжить эту прямую за плоскость зеркала.
3. Отложить на продолжении этой прямой отрезок $OS'$, равный по длине отрезку $\text{SO}$.
4. Точка $S'$ будет являться мнимым изображением источника $\text{S}$.

Используя сетку на рисунке, можно выполнить построение точно. Зеркало расположено под углом 45° к осям сетки. Перпендикуляр к зеркалу также будет расположен под углом 45° (но в другом направлении). Отсчитаем расстояние от точки $\text{S}$ до зеркала по клеткам по перпендикуляру (по диагонали). Это расстояние составляет две диагонали клетки. Отложим такое же расстояние (две диагонали клетки) от зеркала в том же направлении. Полученная точка $S'$ и есть искомое изображение.

Результат построения показан на рисунке ниже:

Ответ: Изображение $S'$ точечного источника $\text{S}$ построено на рисунке в соответствии с законами геометрической оптики. Оно является мнимым и симметричным источнику относительно плоскости зеркала.
